GCS型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海通过了两部联合主持的鉴定。受到生产制造单位和电力使用部门的重视和肯定。
电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。目前，GCS型低压抽出式开关柜已被电力用户广泛选用。

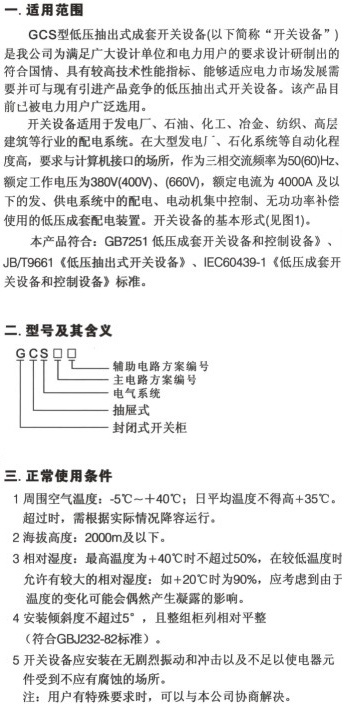

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（660），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
装置的设计符合下列标准：
IEC439-1低压成套开关设备和控制设备
GB7251低压成套开关设备
ZBK36001低压抽出式成套开关设备
|
主电路额定电压（V）
|
交流380（400）、（660）
|
|
辅助电路额定电压（V）
|
交流220、380（400）
直流110、220
|
|
额定频率（Hz）
|
50（60）
|
|
额定绝缘电压（V）
|
660（1000）
|
|
额定电流（A）
|
水平母线
|
≤4000
|
|
垂直母线（MCC）
|
1000
|
|
母线额定短时耐受电流（KA/1s）
|
50、80
|
|
母线额定峰值耐受电流（KA/0.1s）
|
105、176
|
|
工频试验电压（V/1min）
|
主电路
|
2500
|
|
辅助电路
|
1760
|
|
母线
|
三相四线制
|
A.B.C.PEN
|
|
三相五线制
|
A.B.C.PE.N
|
|
防护等级
|
IP3L0.IP4L0
|
文本框：结构特点
● 主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm的φ9.2mm的安装孔，内部安装灵活方便。
● 主构架装配形式设计为两种，全组装式结构和部分（侧框和横梁）焊接式结构，供用户选择。
● 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
● 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
● 电缆隔室的设计使电缆上下进出均十分方便。
● 装置通用柜体的尺寸系列（见下表
|
高(mm)
|
2200
|
|
宽(mm)
|
400
|
600
|
800
|
1000
|
|
深(mm)
|
800
|
1000
|
800
|
1000
|
600
|
800
|
1000
|
600
|
800
|
1000
|
● 抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
● 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有 你 每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。
● 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
● 1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
● 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
● 抽屉面板具有分、合、试验、抽出等位置的明显标志。
● 抽屉单元设有机械联锁装置。
文本框：主要电器元件
主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。
● 电源及馈线单元断路器主选AH系列。也可选用其它性能更先进的或进口M系列、F系列。AH型断路器具有性能好、结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。
● 抽屉单元（电动机控制单元、部分馈电单元）断路器主选CM1、TG、TM30系列塑壳断路器，部分选用NZM-100A系列。这些开关均有性能好、结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求。
● 隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强，并可以实现机械联锁。
● 熔断器主选NT系列。
● 交流接触器选用B系列、LC1-D系列。
文本框：装置特点
● 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
● 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
● 母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。
● MCC柜单柜的回路数最多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（机）群的需要。
● 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便。
● 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
● 抽屉单元有足够数量的二次接插件（1单元及以上为32对，1/2单元为20对），可满足计算机和自控回路对接点数量的要求。
辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。适用于发电厂、变电站的低压厂（所）用电系统及厂矿企业、高层建筑内的低压配电系统。
辅助电路方案根据主电路方案分电源进线、馈线（PC）和电动机馈线（MCC）操作控制的功能单元进行设计。
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。
对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。
● 产品的安装应按安装示意图进行（见附图）。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输、保管等原因有不平整时需平整后再连接紧固。
● 装置单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定。
|
项次
|
项目
|
允差
|
|
1
|
垂直度
|
3.3
|
|
2
|
水平度
|
相邻两柜顶部
|
2
|
|
成列柜顶部
|
5
|
|
3
|
不平度
|
相邻两柜边
|
1
|
|
成列柜边
|
5
|
|
4
|
柜间接缝
|
2
|
● 产品安装后投运前的检查与试验
● 检查柜面漆或其它复盖材料（如喷塑）有否损坏，柜内是否干燥清洁。
● 电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象。
● 主要电器的主辅触头的通断是否可靠、准确。
● 抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象。
● 抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧密。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确，闭锁或解除均应可靠。
● 相同尺寸的抽屉应能方便的互换，无卡阻和碰撞现象。
● 抽屉与柜体间的接地触头应接触紧密，当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时接地触头比主触头后断开。
● 仪表的刻度整定、互感器的变比及极性应正确无误。
● 熔断器的熔芯规格应符合工程设计的要求。
● 保护的额定值及整定应正确，动作可靠。
● 用1000兆欧表测量绝缘电阻值不得低于1兆欧。
● 各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。
● 使用注意事项
● 装置为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。
● 空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。
经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。
